Datos del producto:
|
| Industrias aplicables: | Hoteles, tiendas de la ropa, tiendas del material de construcción, fábrica, talleres de reparaciones | Peso (kg): | 500 |
|---|---|---|---|
| Ubicación de la sala de exposición: | Egipto, Turquía, Reino Unido, Estados Unidos, Italia, Francia, Alemania, Vietnam, Filipinas, Brasil, | Inspección de salida por vídeo: | Proveedor |
| Informe de ensayo de la máquina: | Proveedor | Tipo de comercialización: | Nuevo producto 2022 |
| Garantía de los componentes centrales: | 1 año | Componentes básicos: | Equipo |
| Garantización: | 1 año | Servicio postventa: | Instalación, puesta en marcha y formación en el terreno |
| Nombre: | filtro al vacío, filtro al vacío de cinturón, filtro de cinturón de deshidratación de yeso | Área de filtro: | 1.0 a 80 m2 |
| El material: | Las demás materias textiles | Modelo: | Se aplicará el procedimiento siguiente: |
| Utilización: | Deshidratación, filtración | Características: | Tipo de cinturón, vacío |
| El color: | Negro, verde, azul, plateado | Apto para: | Industria minera, deshidratación de las FGD |
| Anchura de la correa: | Las demás medidas de seguridad | Puerto: | - ¿ Qué es esto? |
Descripción:

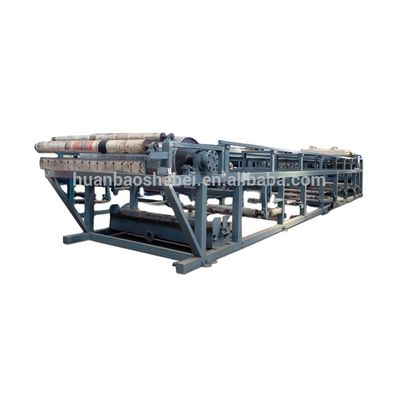

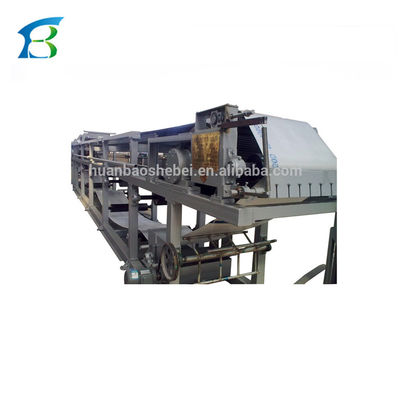

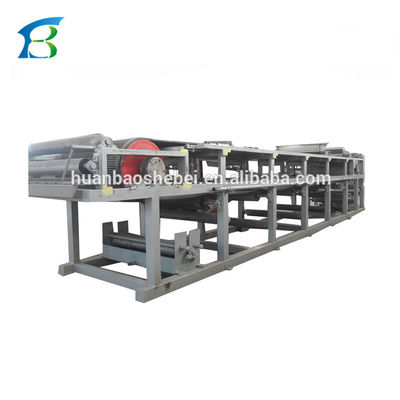

La prensa de filtro de cinta de vacío de caucho de DU es un dispositivo de separación sólido-líquido de alta eficiencia que absorbe tecnología avanzada en el país y en el extranjero.Tiene una caja de vacío fija donde la cinta se desliza para formar una estructura de sellado y líquido sólido se separa bajo presión de vacíoEl área del filtro es capaz de filtrar automáticamente, lavar el pastel, descargar el lodo, regenerar el paño y recoger el licor madre y el licor de lavado en la sección.
Se caracteriza por una alta eficiencia, una gran productividad, un bajo contenido de agua en el pastel, un funcionamiento sencillo y un mantenimiento sencillo.su tecnología ha alcanzado el nivel avanzado internacional y se utiliza ampliamente en la separación sólido-líquido para la metalurgia, minería, ingeniería química, fabricación de papel, alimentación, lavado de carbón, protección del medio ambiente, especialmente para la deshidratación del sulfato de calcio en FGD.
Características
1El diseño modular es para una fácil instalación y transporte.
2. Grados de auto alto: alimentación automática consecutiva, filtrado, lavado, deshidratación, descarga, limpieza de telas mejora la eficiencia de producción.
3Velocidad de filtración rápida: las partículas grandes se depositarán en la capa inferior y las partículas pequeñas en la capa superior cuando el material pase por el área de sedimentación.La estructura razonable del pastel de filtro asegura una baja resistencia del líquido para el filtro rápido de capa delgada.
4- Tecnología de filtro conveniente: el grosor del pastel, el volumen de agua, las etapas de decantación contra corriente, el grado de vacío, la velocidad del filtro se pueden ajustar para un efecto óptimo.
5Efecto de decantación fina: la advección multifásica uniforme y completa o la decantación contracorriente hace que el licor madre y el licor de lavado se recojan y reutilicen por separado.
6El DSC para el sistema de control garantiza el control del sitio y el control remoto automáticamente.
Diagrama del proceso de flujo
A. Dispositivo de alimentación B. Dispositivo de rociado C. Dispositivo de regulaciónD. Dispositivo de lavado

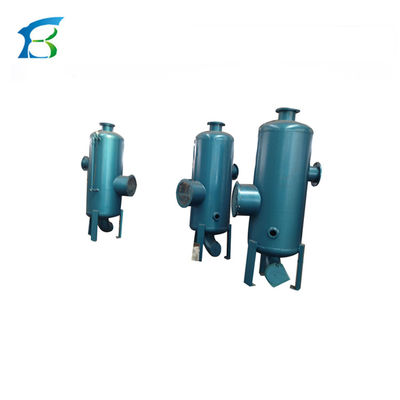

E. Separador aire-líquido F. Bomba de reflujoG. Bomba de vacío H. Cinturón de goma
I. Paño de filtroJ. Caja de vacíoK. Cinturón de fricción
Caja de vacío y dispositivo de elevación
La caja de vacío está conectada por sección en su conjunto y cada sección está conectada con un tubo de recolección de líquidos para formar un sistema de recolección de líquidos en vacío.También hay un dispositivo de elevación para el cambio fácil de la cinta de fricción.

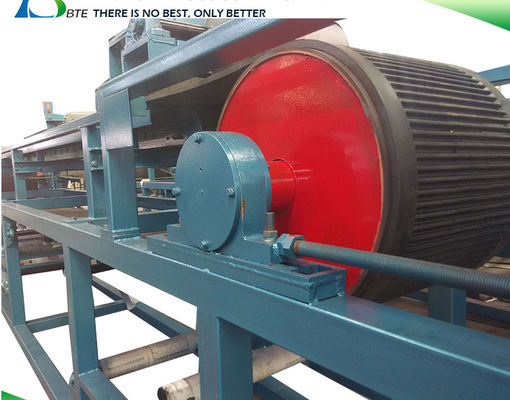

Dispositivo de ajuste y dispositivo de apretamiento
Para el funcionamiento normal se utiliza el ajuste automático del paño por cilindro o bolsa de gas.
El dispositivo de apretamiento funciona a través de tornillos para obtener una fricción suficiente para evitar la desviación.
Dispositivo de lavado
Jato de agua para lavar telas y cinturones y caja de vacío sellada para la limpieza del sitio, la cabeza es de US spraying system Co. para un mejor rendimiento.
El tipo de corriente contadora y el dispositivo de ducha ofrecen dos opciones como advección o decantación contra corriente para diferentes materiales para lavar completamente.
Sistema de control
El control remoto y de campo es conveniente para el funcionamiento sin supervisión.
El lado del cinturón y la persiana
Tejido de poliéster EP200 de cuatro capas para banda de caucho en bucle y estructura compuesta para el lateral, es decir,la onda lateral está conectada con cinta paralela asegura la elasticidad para evitar la fracción de la lateral y el flujo de salida del líquido cuando pasa a través del rodilloEn la parte superior de la cinta de goma hay una fila de ranuras con un agujero de descarga de vacío en ella,capa de caucho puro para la descarga de la parte de agujero puede evitar flujos de líquido en la cinta de caucho a través de la tela por lo tanto mejora en gran medida su vida útil.
Parámetro técnico
| Modelo | Área de filtro (m2) | Duración del filtro (mm) | Motor principal potencia(kW) | El vacío Consumo(m3/min) | Caja de vacío potencia(kW) |
| 400 | 1.0 | 2500 | 3 | 2 | 1.1 |
| 630 | 5.0 | 7900 | 3 | 15 | 30 |
| 6.3 | 10000 | 3 | 15 | 30 | |
| 1300 | 7.3 | 5600 | 5.5 | 15 | 30 |
| 9.1 | 7000 | 5.5 | 20 | 37 | |
| 10.9 | 8400 | 5.5 | 20 | 37 | |
| 15.0 | 11200 | 5.5 | 20 | 37 | |
| 18.2 | 14000 | 7.5 | 30 | 45 | |
| 20.0 | 15400 | 7.5 | 30 | 45 | |
| 1800 | 20.0 | 11200 | 7.5 | 30 | 45 |
| 25.0 | 14000 | 11 | 42 | 55 | |
| 30.0 | 16800 | 11 | 42 | 55 | |
| 2000 | 20.0 | 10000 | 11 | 42 | 55 |
| 25.0 | 12500 | 11 | 42 | 55 | |
| 29.0 | 14000 | 11 | 42 | 55 | |
| 33.6 | 16800 | 11 | 66 | 55 | |
| 39.2 | 19600 | 15 | 66 | 75 | |
| 2500 | 25.0 | 10000 | 11 | 30 | 55 |
| 30.0 | 12000 | 11 | 42 | 55 | |
| 35.0 | 14000 | 15 | 42 | 75 | |
| 42.0 | 16800 | 22 | 86 | 110 | |
| 49.0 | 19600 | 22 | 86 | 110 | |
| 56.0 | 22400 | 30 | 97 | 160 | |
| 3150 | 61.7 | 19600 | 30 | 100 |
|
| 70.6 | 22400 | 30 | 123 |
| |
| 79.4 | 25200 | 30 | 141 |
|
